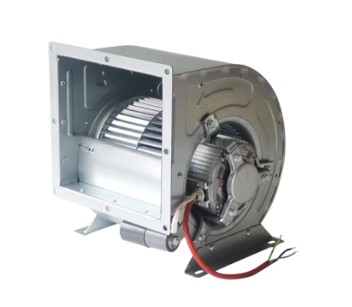

An průmyslový AC odstředivý ventiládor je ventilační zařízení napájené střídavým proudem (AC). Jeho hlavní pracovní princip využívá odstředivou sílu generovanou rotací oběžného kola k axiálnímu nasávání vzduchu, jeho odočení o 90 stupňů a radiálnímu vypouštění. Ve srovnání s axiálními ventilátory mohou vyrábět odstředivé ventilátory vyšší statický tlak (typicky dosahující 500–3 000 Pa), díky čemuž jsou zvláště vhodné pro průmyslové scénáře, které vyžadují překonání odporu potrubí, odporu filtru nebo dálkového dodávání vzduchu.
Na základě struktury oběžného kola jsou průmyslové AC odstředivé ventilátory klasifikovány hlavně do tří typů: dopředu zahnuté čepele , dozadu zahnuté čepele a radiální lopatky . Ventilátory s lopatkami zakřivenými dozadu nabízejí nejvyšší účinnost (až 85 % nebo více) s nižší hlučností, díky čemuž jsou ideální pro dlouhodobý nepřetržitý provoz. Dopředně zakřivené lopatkové ventilátory mohou generovat vyšší tlak při stejném průměru oběžného kola, ale s mírně nižší účinností. Radiální lopatkové ventilátory vynikají při manipulaci s plyny s obsahem prachu a jsou široce používány v systémech dopravy materiálu a kotlových tahových systémů.
Hlavní výhody pro průmyslové aplikace
Možnost dodávky vysokotlakého vzduchu
V průmyslových ventilačních systémech faktory jako délka potrubí, počet ohybů a odpor filtru výrazně zvyšují odpor systému. Běžné axiální ventilátory obvykle nabízejí statický tlak v rozsahu 50–200 Pa, což je pro složité požadavky na potrubí nedostatečné. Průmyslové AC odstředivé ventilátory však poskytují statický tlak v rozsahu od 500–3 000 Pa , přičemž některé vysokotlaké modely dokonce převyšují 5 000 Pa , snadno překonávající vícedílné potrubí, vysoce účinné filtry a odpor výměníku tepla pro zajištění dostatečného proudění vzduchu na koncovém konci.
Stabilní a spolehlivý provoz
Průmyslové AC odstředivé ventilátory jsou poháněny AC indukčními motory, které nevyžadují žádné složité elektronické komutační obvody. Jejich jednoduchá konstrukce má za následek nízkou poruchovost. Za standardních provozních podmínek mohou vysoce kvalitní průmyslové radiální ventilátory dosáhnout a střední doba mezi poruchami (MTBF) více než 30 000 hodin , přičemž některé modely mají celoměděné vinutí a kuličková ložiska dosahující až 50 000 hodin. Tato vysoká spolehlivost je kritická pro nepřetržité základní aplikace, jako je chlazení datových center a ventilace chemických závodů.
Rozsáhlé pokrytí výkonu a specifikací
Průmyslové AC odstředivé ventilátory pokrývají extrémně široký výkonový rozsah, od 50W ventilátory pro chlazení malých zařízení to velké průmyslové větrací jednotky nad 55 kW . Pokrytí prouděním vzduchu se pohybuje od 100 m³/h do více než 100 000 m³/h, s průměry oběžných kol od 100 mm do 2 000 mm, které jsou schopné splnit prakticky všechny průmyslové potřeby od přesného chlazení elektronických zařízení po velkokapacitní ventilaci továren.
Výběrová kritéria a osvědčené postupy
Parametry výběru klíče
Při výběru průmyslového AC radiálního ventilátoru je třeba komplexně zvážit následující základní parametry:
- Proud vzduchu (Q) : Jednotka m³/h nebo m³/s, vypočtená na základě objemu ventilačního prostoru a rychlosti výměny vzduchu
- Celkový tlak nebo statický tlak (P) : Jednotka Pa, vyžadující výpočet odporu potrubí, odporu filtru a dynamické tlakové ztráty na výstupu
- Výkon (N) : Jednotka kW, odhadnutá pomocí vzorce N = (Q × P) / (3600 × η × 1000), kde η je účinnost ventilátoru
- Rychlost otáčení (n) : Otáčky jednotky, obvykle 1 450 ot./min (4-pólový motor) nebo 2 900 ot./min (2-pólový motor)
- Úroveň hluku : Jednotka dB(A), ventilátory s lopatkami zakřivenými dozadu jsou obvykle o 3–8 dB(A) tišší než ventilátory s lopatkami se zakřivenými dopředu
- Stupeň ochrany (IP) : IP54 nebo vyšší doporučeno pro vlhké nebo prašné prostředí
Aplikační scénáře a reference výběru
| Aplikační scénář | Doporučený rozsah proudění vzduchu | Doporučený rozsah statického tlaku | Doporučený výkonový rozsah | Doporučení typu čepele |
|---|---|---|---|---|
| Chlazení datového centra | 2 000–8 000 m³/h | 800–1 500 Pa | 0,75–3 kW | Dozadu zakřivené |
| Tah průmyslového kotle/přívod vzduchu | 5 000–50 000 m³/h | 1 500–4 000 Pa | 5,5–37 kW | Dozadu zakřivené / Radial |
| Systémy HVAC pro čisté prostory | 1 000–15 000 m³/h | 1 200–2 500 Pa | 1,5–11 kW | Dozadu zakřivené |
| Výfuk stříkací kabiny | 3 000–20 000 m³/h | 600–1 200 Pa | 1,1–7,5 kW | Dopředu zakřivené |
| Doprava materiálu (prášek/granule) | 2 000–15 000 m³/h | 2 000–5 000 Pa | 3–22 kW | Radiální |
| Elektrická skříň / Chlazení zařízení | 100–800 m³/h | 100–400 Pa | 0,05–0,37 kW | Dopředu zakřivené / Backward-curved |
Pokyny pro instalaci a provoz
Pro zajištění efektivního a stabilního provozu průmyslových AC odstředivých ventilátorů je třeba při instalaci a běžné údržbě dodržovat následující body:
- Základová izolace vibrací : Ventilátory s výkonem přesahujícím 3 kW by měly být vybaveny vibračními izolátory nebo podložkami, které snižují přenos vibrací o více než 80 %, aby se zabránilo rušení stavebních konstrukcí a sousedních přesných zařízení
- Ochrana vstupu : Nainstalujte ochrannou síťku na přívod vzduchu s velikostí ok ne větší než 20 mm, aby se zabránilo vniknutí cizího předmětu a poškození oběžného kola; přidat primární účinný filtr v prašném prostředí
- Flexibilní připojení : Použijte plátno nebo silikonové flexibilní spoje (150–300 mm na délku) mezi vstupem/výstupem ventilátoru a potrubím, aby se zabránilo přímému přenosu napětí potrubí na kryt ventilátoru
- Plánovaná údržba : Vždy zkontrolujte teplotu ložisek a stav mazání 2000 provozních hodin ; vyměňte mazivo každý 8 000 provozních hodin ; každý rok vyčistěte nahromadění prachu v oběžném kole – nahromadění prachu o tloušťce přesahující 1 mm může snížit účinnost o 5–10 %
- Ochrana motoru : Motory s výkonem přesahujícím 2,2 kW by měly být vybaveny tepelnými relé proti přetížení nebo ochranou motoru, aby se zabránilo vyhoření při provozu se zablokovaným rotorem nebo ztrátou fáze
Kritické faktory ovlivňující výkon a životnost
Podmínky provozního prostředí
S každým zvýšením okolní teploty o 10 °C se rychlost stárnutí izolace vinutí motoru přibližně zdvojnásobí. Když okolní teplota překročí 40 °C , jmenovitý výkon motoru musí být snížen: 95 % při 45 °C, 90 % při 50 °C a 85 % při 55 °C. V prostředí s vysokou vlhkostí (relativní vlhkost >85 %) by měly být zvoleny zcela uzavřené motory s antikondenzačními ohřívači, aby se zabránilo degradaci izolace v důsledku absorpce vlhkosti během odstávky.
Pro prostředí obsahující korozivní plyny (jako jsou chemické dílny nebo zařízení na galvanické pokovování) by oběžná kola a kryty ventilátorů měly být vyrobeny z Nerezová ocel 304 nebo 316 nebo ošetřené antikorozním nátěrem z epoxidové pryskyřice. Běžné pozinkované ocelové plechy v kyselém prostředí mohou mít životnost zkrácenou na 30 %–50 % normálních provozních podmínek.
Systémové párování a optimalizace provozních bodů
Skutečná provozní účinnost ventilátoru závisí na tom, jak dobře pracovní bod odpovídá křivce výkonu. Když je odpor systému naddimenzován, skutečný provozní bod se posune směrem k oblasti s vyšším průtokem a nižším tlakem, což má za následek sníženou účinnost a zvýšenou hlučnost. Nastavením rychlosti ventilátoru (regulace s proměnnou frekvencí) nebo úhlů vstupních vodicích lopatek lze pracovní bod vrátit do zóny s vysokou účinností. Díky regulaci otáček s proměnnou frekvencí mohou ventilátory udržovat účinnost nad 80 % v rámci 70 %–100 % jmenovitého průtoku vzduchu , s významnými úsporami energie – když průtok vzduchu klesne na 80 %, výkon hřídele klesne na 51,2 % jmenovitého výkonu (vypočteno podle zákonů afinity), čímž se dosáhne 30–40 % úspory elektrické energie ve srovnání s řízením škrcení.
Vyvážení oběžného kola a kontrola vibrací
Nevyváženost oběžného kola je primární příčinou nadměrných vibrací u odstředivých ventilátorů. Podle norem ISO 1940 by měla průmyslová oběžná kola ventilátorů dosáhnout bilanční stupeň G6.3 nebo G2.5 . Pro průměry oběžného kola přesahující 400 mm je dynamické vyvážení v poli obzvláště důležité – každé zvýšení zbytkové nevyváženosti o 10 g·mm/kg může zkrátit životnost ložiska přibližně o 15 %–20 %. Během normálního provozu by měla být efektivní rychlost vibrací na skříních ložisek ventilátoru řízena níže 4,5 mm/s ("dobrá" známka podle norem ISO 10816); při překročení 7,1 mm/s je nutné okamžité odstavení z důvodu kontroly.
Strategie zvyšování energetické účinnosti
Implementace měniče kmitočtu
V systémech s proměnlivými požadavky na proudění vzduchu (jako jsou klimatizační systémy VAV nebo procesní výfukové systémy) je vybavení průmyslových AC odstředivých ventilátorů frekvenčním měničem (VFD) nejúčinnějším opatřením pro úsporu energie. Přijetí a 15 kW ventilátor v provozu 6 000 hodin ročně jako příklad: pokud je skutečné průměrné provozní zatížení 70 % jmenovitého zatížení, roční spotřeba energie s regulací otáček VFD je přibližně 63 000 kWh , ve srovnání s 90 000 kWh s provozem na pevné frekvenci a regulací klapky, úspora 27 000 kWh ročně s mírou úspory energie přibližně 30 %. Doba návratnosti investice je obvykle 1,5 až 2,5 roku.
Upgrade vysoce účinného motoru
Upgrade starších motorů s účinností IE1 nebo IE2 na IE3 (prémiová účinnost) nebo IE4 (superprémiová účinnost) motory mohou dále snížit spotřebu energie. Pro 11 kW, 4-pólový motor jako příklad: účinnost IE2 je přibližně 91 %, IE3 přibližně 93 % a IE4 přibližně 94 %. Upgrade z IE2 na IE3 ušetří přibližně 1 320 kWh ročně při 6 000 provozních hodinách; upgrade z IE3 na IE4 ušetří další 660 kWh . Přestože vysoce účinné motory zvyšují pořizovací náklady o 15–30 %, celkové náklady životního cyklu se výrazně snižují.
Optimalizace odporu systému
S každým zvýšením odporu potrubního systému o 100 Pa se výkon hřídele ventilátoru zvýší přibližně o 5 %–8 %. Následující opatření mohou účinně snížit odpor systému:
- Minimalizujte zbytečné ohyby a redukce; každý ohyb o 90° přidává přibližně 50–150 Pa odporu
- Vyberte filtry s nízkým odporem a pravidelně vyměňujte ucpané filtrační médium; Odpor ucpaného filtru může vzrůst z počátečního bodu 100–200 Pa to 500–800 Pa
- Správně navrhněte průřezy potrubí a řiďte rychlost vzduchu uvnitř 8–12 m/s rozsah; příliš vysoká rychlost vzduchu výrazně zvyšuje dynamickou tlakovou ztrátu
- Pravidelně čistěte nahromaděný prach v potrubí; s každým zvýšením nánosu prachu o 1 mm se odpor potrubí přibližně zvýší 3–5 %
Budoucí vývojové trendy
S pokrokem Průmyslu 4.0 a chytré výroby průmyslový AC odstředivý ventiládors se vyvíjejí směrem k inteligenci, vysoké účinnosti a modularitě. Inteligentní ventilátory integrované s IoT senzory dokáže monitorovat vibrace, teplotu, proud a další parametry v reálném čase pomocí hranových výpočtů k předpovídání životnosti ložisek a podmínek opotřebení oběžného kola. To umožňuje přechod od „plánované údržby“ k „prediktivní údržbě“, u níž se očekává snížení neplánovaných prostojů 40 %–60 % .
Pokud jde o energetickou účinnost, přijetí průmyslových odstředivých ventilátorů nové generace synchronní reluktanční motory s permanentním magnetem (PMaSynRM) mohou dosáhnout účinnosti nad třídu IE5 a zlepšit tak o 3–5 % oproti tradičním indukčním motorům. Mezitím biomimetická oběžná kola a spirály optimalizované pomocí konstrukce CFD (computational fluid dynamics) mohou zvýšit průtok vzduchu 8 %–12 % bez zvýšení spotřeby energie a zároveň snížení hluku 3–5 dB(A) .
Modulární konstrukce usnadňuje instalaci, údržbu a modernizaci ventilátoru. Standardizované moduly motoru, moduly oběžného kola a moduly regulátoru lze rychle kombinovat, čímž se zkracuje doba výměny oběžného kola nebo motoru na místě oproti tradičním 4–6 hodin až pod 1 hodinu , což výrazně minimalizuje dopad údržby na výrobu.
