EC na ventilátoru znamená Elektronicky komutované . EC ventilátor používá bezkomutátorový stejnosměrný motor s vestavěnou elektronickou řídicí deskou namísto mechanických kartáčů a vinutí, které se nacházejí u standardního střídavého motoru. Tato jediná změna umožňuje ventilátoru dosáhnout vyšší účinnosti motoru, pracovat s přesně řízenými otáčkami a pracovat s výrazně nižší hlučností než tradiční jednotka poháněná střídavým proudem.
Co se EC skutečně změní uvnitř motoru
Běžný střídavý motor ventilátoru se při nastavování rychlosti spoléhá na pevnou frekvenci elektrické sítě a ztrácí energii mechanickou komutací a prokluzem. EC motor nahrazuje tento mechanismus digitální řídicí deskou, která spíná proud elektronicky, takže rotor je poháněn přímo a hladce v celém rozsahu otáček. To je důvod, proč EC odstředivé ventilátory mohou být spárovány s řídicími signály 0-10V, PWM nebo RS485 a upravovat výstup za chodu, místo aby běžely jednou pevnou rychlostí.
U odstředivého ventilátoru pracuje tento elektronický pohon společně s dozadu zahnutým nebo dozadu nakloněným oběžným kolem uvnitř spirální skříně. Oběžné kolo stlačuje a usměrňuje proud vzduchu, zatímco spirála přeměňuje tento rychle se pohybující vzduch na využitelný statický tlak. Protože samotný motor je citlivější, může celá sestava udržet cílenější proudění vzduchu a tlak i při změně podmínek potrubí.
Hlavní konstrukční části EC odstředivého ventilátoru
EC radiální ventilátor není jen motor přišroubovaný ke kolu ventilátoru. Jedná se o modulární sestavu složenou z několika částí, z nichž každá ovlivňuje výkon, a jejich znalost pomáhá při porovnávání datových listů nebo odstraňování problémů s jednotkou na místě.

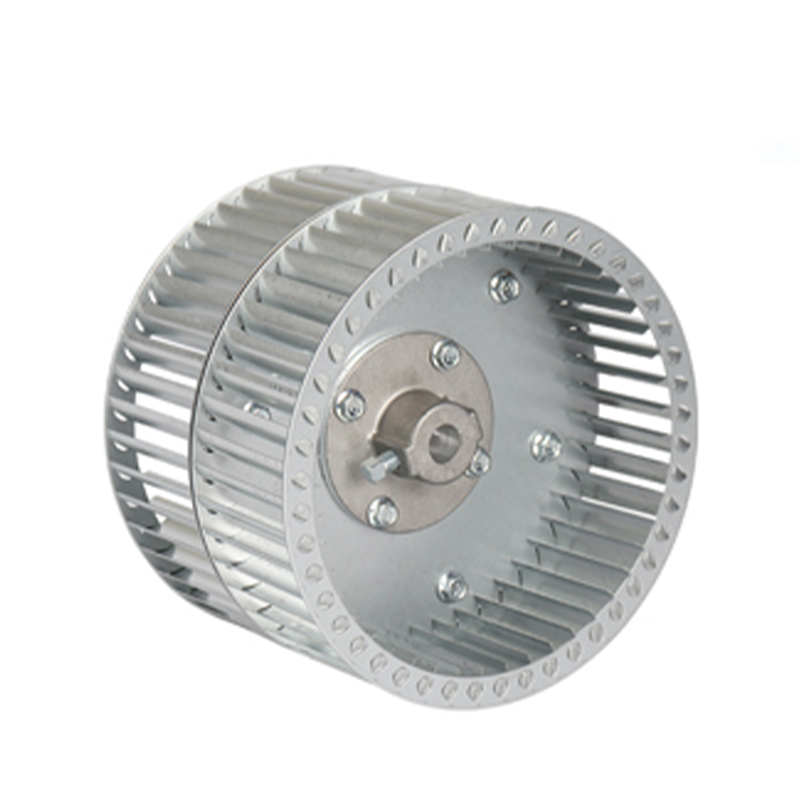

| Komponenta | Role ve ventilátoru |
| EC motor s vnějším rotorem | Pohání oběžné kolo přímo pomocí bezkomutátorové stejnosměrné technologie, čímž se zabrání mechanickým komutačním ztrátám |
| Oběžné kolo dozadu zahnuté | Počet lopatek a zakřivení nastavují charakteristiku tlaku a proudění vzduchu ventilátoru |
| Voluta (pouzdro) | Přeměňuje vysokorychlostní vzduch na statický tlak, často lemovaný podložkami pohlcujícími zvuk |
| Montážní základna a držák | Poskytuje tlumení vibrací a strukturální stabilitu při vysokotlakém provozu |
| Ovládací rozhraní | Přijímá signály 0-10V, PWM nebo RS485 pro řízení rychlosti a zpětné vazby |
Energetická účinnost: hlavní důvod existence EC ventilátorů
Písmena EC se nejčastěji objevují kvůli úsporám energie a čísla vysvětlují proč. Bezkomutátorový EC motor obvykle dosahuje účinnosti 80 až 90 procent ve srovnání se stropem kolem 75 procent u standardního třífázového indukčního motoru. Digitální regulace rychlosti přidává další zisk, protože ventilátor odebírá pouze tolik energie, kolik skutečně potřebuje zátěž.
- Účinnost motoru: 80 až 90 procent u EC motorů oproti až 75 procent u standardních AC indukčních motorů
- Zvýšení účinnosti při částečném zatížení: až 30procentní zlepšení, když ventilátor běží pod plnou rychlostí
- Spínací ztráty: snížené díky vysokofrekvenčním napájecím zařízením, jako jsou SiC MOSFET v desce měniče
- Ztráty při instalaci: snížené zásuvnými konzolami, které snižují odpor potrubí a montážní chyby
Protože většina zátěží HVAC a chlazení tráví většinu provozních hodin pod špičkovým výkonem, tato výhoda částečného zatížení často spočívá v tom, že EC ventilátor ušetří nejvíce elektřiny za rok, nejen při plné rychlosti.
Doporučené modely EC odstředivých ventilátorů
Níže je uveden přehled sériové řady EC odstředivých ventilátorů vyrobených pro požadavky na průtok vzduchu, tlak a řízení od nízkotlakého přiváděného vzduchu až po vysokotlaký provoz s dvojitým sáním.
SYZ 10-10 Velký radiální proud vzduchu
SYZ 7-5 Nízkotlaké foukání
SYZ 7-7 Regulace rychlosti 0-10V
SYZ 8-7 Dvojité sání s převodovkou
SYZ 9-9 HVAC s proměnnou rychlostí Výkon hluku ve srovnání s AC ventilátory
Protože zde není žádný mechanický kartáčový kontakt, EC motor odstraňuje jeden z hlavních zdrojů hluku, který se u střídavých motorů vyskytuje. V kombinaci s akustickou úpravou ve spirále a výstupním potrubí to přináší naměřený provozní hluk u mnoha EC odstředivých ventilátorů pod 70 dB, přičemž optimalizované modely dosahují až 55 dB(A) při stejném průtoku vzduchu, jaký by k dosažení srovnatelného AC ventilátoru potřeboval vyšší rychlost a vyšší hlučnost.
- Bezkomutátorový pohon eliminuje komutační hluk u zdroje
- Zvuk pohlcující podložky uvnitř spirály snižují hluk způsobený prouděním vzduchu
- Držáky tlumící vibrace potlačují strukturální hluk přenášený montážním rámem
- Nižší jmenovitá rychlost pro stejný průtok vzduchu, protože EC motory dosahují cílového výkonu efektivněji
Tento profil hluku je hlavním důvodem, proč jsou odstředivé ventilátory EC specifikovány v nemocnicích, laboratořích a hotelových systémech HVAC, kde je pro cestující patrný rozdíl v několika decibelech.
Typické aplikace pro EC odstředivé ventilátory
Kombinace přesného ovládání, vysokého statického tlaku a tichého provozu je důvodem, proč se EC odstředivé ventilátory objevují u poměrně specifických typů zařízení spíše než u chlazení pro všeobecné účely.
- Klimatizační jednotky s proměnným objemem vzduchu (VAV).
- Potrubní klimatizační jednotky a systémy HVACR
- Systémy pro úpravu čerstvého vzduchu
- Zařízení na čištění vzduchu a filtrační jednotky ventilátoru pro čisté prostory (FFU)
- Chlazení datového centra a serverové skříně
- Chladicí zařízení vyžadující stabilní směrové proudění vzduchu
Klíčové specifikace, které je třeba zkontrolovat před nákupem
Datasheety pro EC odstředivé ventilátory uvádějí podobnou sadu parametrů a jejich porovnání vedle sebe je nejrychlejší způsob, jak správně dimenzovat ventilátor pro daný potrubní systém.
| Parametr | Proč na tom záleží |
| Průměr oběžného kola | Nastavuje základní průtok vzduchu a tlakovou kapacitu ventilátoru |
| Jmenovitá rychlost a rozsah proudění vzduchu | Potvrzuje, že ventilátor může splňovat návrhový průtok vzduchu potrubního systému |
| Statický tlak | Určuje, zda ventilátor dokáže překonat odpor potrubí a filtru |
| Způsob ovládání | 0-10V, PWM nebo RS485 definuje, jak se ventilátor integruje s řídicím systémem budovy |
| Stupeň ochrany | IP54 nebo vyšší označuje vhodnost pro instalaci vystavenou prachu nebo vlhkosti |
EC ventilátor vs AC ventilátor: Rychlé srovnání
| Faktor | EC ventilátor | AC ventilátor |
| Účinnost motoru | 80 až 90 procent | Až 75 procent |
| Ovládání rychlosti | Vestavěná elektronika, plynulá | Vyžaduje externí VFD pro proměnnou rychlost |
| Typický hluk | 55 až 70 dB(A) | Obecně vyšší při srovnatelném průtoku vzduchu |
| Údržba | Údržba-free bearings, no brushes to replace | Pravidelné kontroly kartáčů a ložisek |
Základy údržby a diagnostiky poruch
Protože EC motory používají bezkomutátorovou technologii a bezúdržbová ložiska, je každodenní údržba lehčí než u AC jednotky. Rutinní kontroly obecně zahrnují tři věci: čistotu oběžného kola, případné mazání ložisek a vestavěné alarmy přetížení, nadproudu a zablokování motoru. Když dojde k poruše, lze přečíst rozhraní RS485 nebo vestavěnou zpětnou vazbu signálu a identifikovat příčinu bez otevření krytu, což výrazně zkracuje diagnostický čas ve srovnání s čistě mechanickým AC ventilátorem.
Často kladené otázky
Které systémy běžně používají EC odstředivé ventilátory?
Jednotky s proměnným objemem vzduchu, potrubní klimatizační systémy, systémy čerstvého vzduchu, FFU pro čisté prostory a chlazení datových center – všechny běžně specifikují EC odstředivé ventilátory pro jejich přesnost a účinnost.
Je EC ventilátor vždy tišší než AC ventilátor?
Ve většině případů s srovnatelným prouděním vzduchu ano, protože bezkomutátorový motor odstraňuje komutační hluk a ventilátor může dosáhnout cílového proudění vzduchu při nižší provozní rychlosti.
Stojí EC ventilátory předem více než AC ventilátory?
EC ventilátory mají obvykle vyšší pořizovací cenu kvůli elektronické desce pohonu, ale zvýšení účinnosti, zejména při částečném zatížení, je obvykle tím, co kompenzuje tyto náklady během životnosti zařízení.
